業務用ガラスコーティング剤 GLASSコート

業務用ガラスコーティング剤コーティングマジックGLASSコートシリーズ

　業務用ガラスコーティング剤コーティングマジックGLASSシリーズは、無機系コーティング剤です。洗浄後の保護剤には、金属、非鉄金属、ガラス、塗膜、PP、PE、石材、コンクリート、防錆、自動車ボディ用等　長期に渡り洗浄直後の状況を維持する無機系コーティング剤です。コーテング素材や特徴により下記、コーティングマジックGLASSシリーズがあります。

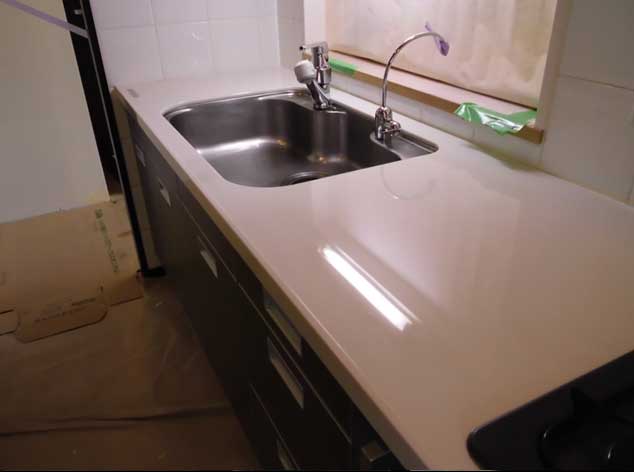

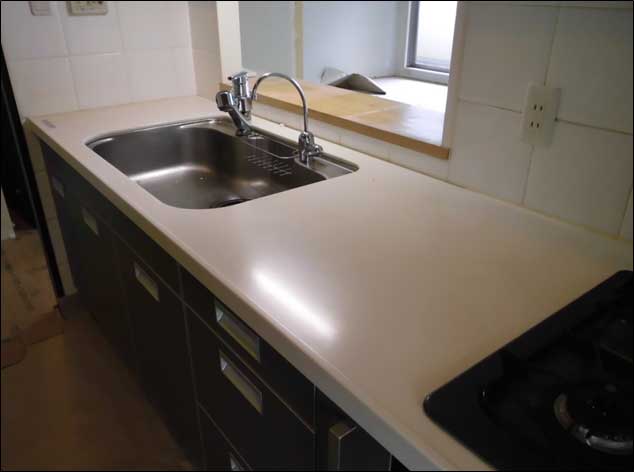

住宅での使用例詳細を見る

水産加工業でのステンレス什器の汚れを落とし、汚れが付着しにくいようにガラスコーティングを行い、汚れが付着しにくい状態にいたします。また清掃もしやすい状態を維持します。

・コーティングマジックGLASS＃100「無機系コーティング剤」金属、非鉄金属、ガラス、塗膜、PP、PE、石材、コンクリート等）
・コーティングマジックGLASS＃500「無機系コーティング剤」（防錆効果）
・コーティングマジックGLASS＃700「無機系コーティング剤」（自動車ボディ用）

　幅広い素材に対応する、コーティング剤です。
金属、非鉄金属、ガラス、塗膜、樹脂（PP、PE含む）石材、コンクリート、皮革、紙、フィルム等
※　シリコン・フッ素以外の素材はほとんど対応します。
※　可撓性があるので、割れたり、剥がれたりしにくいコーティング剤です。

洗浄後の保護剤 GLASSコートシリーズ

洗浄後の状況を維持・継続する無機系コーティング剤、コーティングマジックGLASSシリーズは、金属、非鉄金属、ガラス、塗膜、PP、PE、石材、コンクリート、防錆、自動車ボディ等の脅威のコートシリーズです。

製品ラインアップ

製品名	GLASS#100	GLASS#500	GLASS#700
標準硬度	6H~9H	B~2H	5H~7H
耐久性(☆1)	7年以上	5年	6年
比重	1.1	1.1	1.1
指触乾燥(☆2)	30分~60分	30分~60分	20分~30分
効果発揮時間	24時間	24時間~3日	24時間

☆1 耐候促進試験 400 時間を 1 年とする。
☆2 標準タイプの乾燥時間(20°C)、速乾、遅乾の設定可能です。

幅広い素材に対応します
金属、非鉄金属、ガラス、塗膜、樹脂(PP、PE 含む)石材、コンクリート、
皮革、紙、フィルム等
※ シリコン・フッ素以外の素材はほとんど対応します。
※ 可撓性があるので、割れたり、剥がれたりしにくいコーティング剤です。
※ プライマー不要です。

コーティングマジック GLASS＃100

金属、非鉄金属、ガラス、塗膜、PP、PE、石材、コンクリート等

コーティングマジックGLASS＃100 の詳細を見る

コーティングマジック GLASS＃500

防錆効果

コーティングマジックGLASS＃500 の詳細を見る

コーティングマジック GLASS＃700

自動車ボディ用・自動車パーツ用

コーティングマジックGLASS＃700 の詳細を見る

保護剤 GLASSコートシリーズの優位性

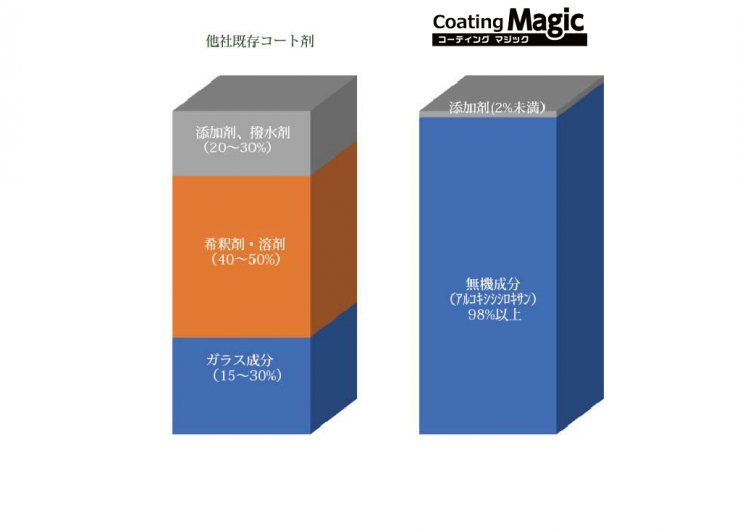

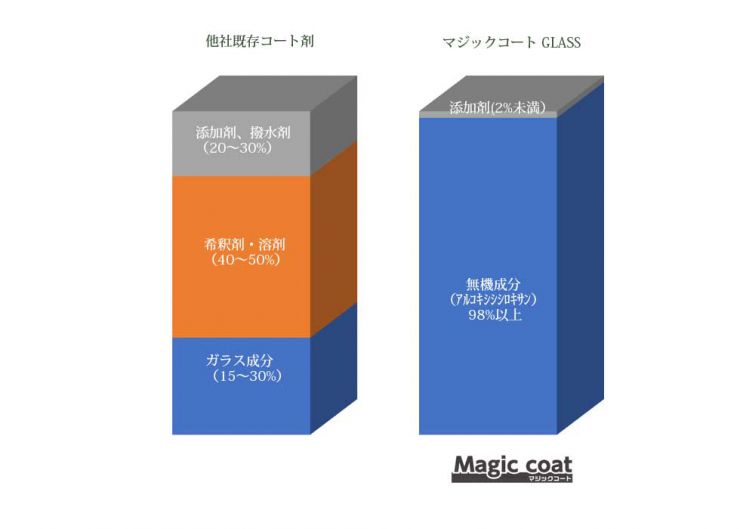

コーティングマジックGLASSは、ガラス成分含有量が多く持続性・性能・強度に優れています。
コーティングマジックGLASSは乾燥時に起こる収縮を限りなく少なく設計れており、従来コート剤技術の収縮を１００とした場合、コーティングマジックGLASS は 2～3％程度に抑える設計となっています。

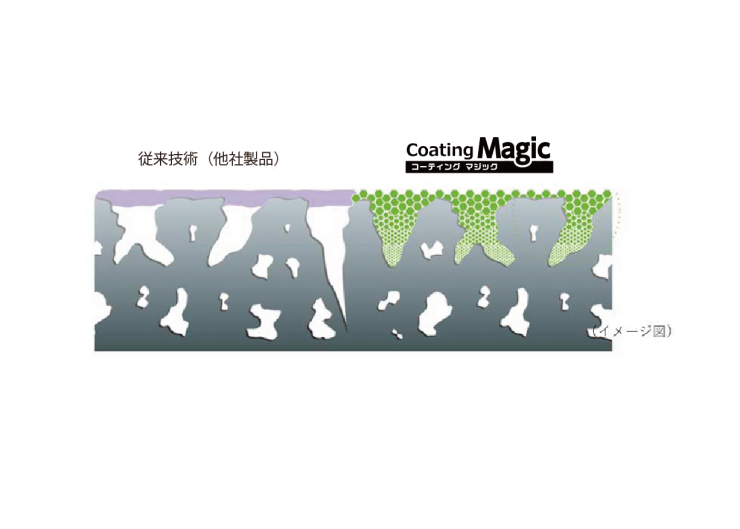

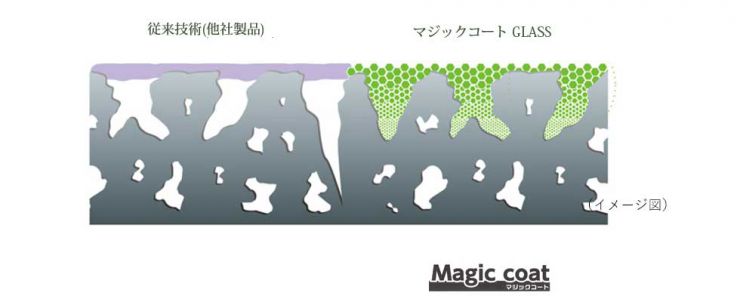

保護剤 GLASSコートシリーズのの断面

コーティングマジックGLASSは、コーティング剤の粒子が、ナノレベルでコーティング剤粒子が素材に浸透します。
ドットで配列されますので水分ははじきますが湿気は通します。

コーティングマジックGLASSは、表面に膜を形成しないので素材の質感、性質を変えません。
また希釈剤、溶剤を含みませんので素材を痛めません。

保護剤 GLASSコートシリーズの特徴

無機成分（ｶﾞﾗｽ成分）	98% 以上
持続性	5年～15年以上
耐熱温度	1000 ℃以上（#100)
最大硬度	9H

1.作業性が良い、製品保存性がとても良い
2.食品衛生法適合
3.対応する素材が幅広い金属、非鉄金属、ガラス、塗膜、フィルム
　樹脂（PP.PE含む）、石材、木材、コンクリート
　皮革、紙、繊維　など

保護剤 GLASSコートシリーズのカスタマイズ

コーティングマジックGLASSは、お客様の使用用途・施工方法によりカスタマイズ設計が可能です。

塗布する素材に合わせる【難密着素材対応コート剤】の開発
塗布する方法：スプレー、ローラー、刷毛、ウエス塗布
乾燥時間：速乾、遅乾
膜厚・光沢・撥水・撥油
等目的に合わせたカスタマイズが可能です。

GLASSコートシリーズ　一般性状

項　　目	性　　状
色	透明・黄色透明
粘度	5ｍPa・S
作業性	吹付・刷毛・ローラー・クロス
標準塗布量	1ml～10ml
貯蔵安定性	12ヶ月間異常が無いこと

GLASSコートシリーズ　主要試験データ

GLASS#100データ

項　　目	結　　果	試験方法
耐水性	異常なし	JIS K5600 6.2　30日
耐アルカリ性	異常なし	JIS KS600 6.1　10日（飽和水酸化カルシウム）
耐酸性	異常なし	JIS K5600 6.1　10日（５％硫酸・硝酸）
防カビ性	認められず	JIS Z2911-1981（3週間）
耐塩水性	異常なし	JIS 5600 5.1　(500時間)
耐候促進試験	3,000時間	光沢保持率89～91％色差1.1
ホルムアルデヒド	F☆☆☆☆	JIS A1901　小型チャンバー法
耐溶剤性試験	4週間異常なし	トルエン、アセトン、キシレン浸漬
	1週間異常なし	酢酸エチル、スポット試験
	膨潤	メタノール、スポット試験
冷熱繰り返し	47サイクル異常なし	1サイクル：30分沸騰水、 30分放置冷蔵庫に60分水道水、 30分放置
基盤目接着試験	100/100	ガラス、鉄板、アルミ、亜鉛、ステンレス、モルタル JIS K5400 10N/mm²膜圧10μ

その他：不燃性試験、食品安全衛生法適合

GLASSコートシリーズ　塗装標準仕様ウエス塗布

工　　程	作業方法	備考
下地調整	塗布面の汚れ・油分・水分を完全に除去してください。	脱脂にはアルコールをご使用ください。水分・油分が残らないようにしてください。
塗布	原液そのままで使用します。クロス等に少量付け塗布します。標準塗布量1～5ml/ｍ^２	大量に塗布する必要はありません。塗り漏れがないように塗布してください。
ふき取り	塗布後すぐにふき取ります。	様々な角度から見て、ムラ・虹が無いことを確認してください。
乾燥・完成	指触乾燥30分以上。 120分は触れたり水が付着しないようにしてください。

ふき取り作業は、塗布後3分以内に行います。広い面積を作業する場合は、50cm～100cm四方ごとに、塗布→ふき取りを行って下さい。1回塗りで十分効果はありますが、２回塗りも可能です。その際は、1回目作業完了後30分以上経過後、同日中に作業を行って下さい。

GLASSコートシリーズ　ご使用上の注意

・施行前に必ずテストを行って下さい。
・水分は十分に除去してください。水分を含んでいたり、濡れている物には使用しないでください。
・塗装中、塗布後完全に乾燥するまでは、触れたり、水分や力が加わることのないように気をつけてください。
・気温5℃以下や降雨時などの多湿時には使用しないでください。
・本カタログに明記されている使用方法、使用目的以外のご使用については、責任を負いかねます。

業務用ガラスコーティング剤コーティングマジックGLASSのお問合せはこちら
☎ 0120-270-787
